Chwazi oswa ranplase yon ponp piston Bosch Rexroth A10VSO mande pou matche konfigirasyon tiyo kontwòl la ak egzak lojik idwolik machin lame a. Kalite kontwòl a10vso dfr dflr dr detèmine kijan ponp lan ajiste deplasman li anba chaj ki chanje. Chwa sa a dirèkteman fòme sistèm anfòm ak efikasite enèji. Analiz sa a kraze diferans mekanik ant kalite kontwòl a10vso sa yo ki baze sou dokiman ofisyèl yo. Sèvi ak li pou gide chwa jeni, ajisteman jaden, ak desizyon achte.
Ki jan kontwòl A10VSO DR, DFR, ak DFLR travay
Seri A10VSO a sèvi konfigirasyon endistriyèl sikwi louvri-. Li diferan de seri mobil A10VO sitou nan kontwòl ki disponib ak desen entèn kote yo pote. Enjenyè yo dwe tcheke disponiblite kontwòl pou chak gwosè ponp espesifik. Se pa tout gwosè sipòte konfigirasyon DFLR konplèks la. Valv kontwòl la aji kòm sèvo mekanik ponp lan. Li wout lwil oliv anba presyon nan yon piston kontwòl, ki panche swashplate a kont yon sezon prentan retounen.
LaDRkonfigirasyon aji kòm yon kontwolè presyon. Travay prensipal li se limite presyon sistèm pik nan ranje travay ponp lan. Yon fwa presyon rive nan anviwònman an mekanik nan sezon prentan pilòt la, bobin kontwòl la chanje. Li voye lwil oliv nan silenn kontwòl la. Presyon lwil oliv sa a simonte sezon prentan an retounen ak bese ang lan swashplate. Pwodiksyon ponp tonbe tou pre zewo. Kòm yon rezilta, ponp lan kenbe presyon an mete san yo pa jete koule siplemantè sou yon valv sekou.
LaDFR ak DFR1konfigirasyon yo aji kòm kontwolè presyon ak koule. Yo kouri sou metòd deteksyon chaj-ki dekri nan dokiman Bosch Rexroth AG. Kontwòl sa yo matche ak pwodiksyon ponp ak koule egzak ke actuators yo mande. Yo fè sa lè l sèvi avèk yon siyal diferans presyon voye soti nan valv la direksyon tounen nan ponp lan. Poutèt sa, ponp lan sèlman bay koule ki nesesè pou mouvman aktyèl la. Sa a koupe akimilasyon chalè atravè tout sik devwa a.
LaDFLRkonfigirasyon ajoute yon limiteur pouvwa mekanik nan kontwòl presyon ak koule. Li toujou ap swiv presyon ak koule ansanm. Kontwòl la kraze ponp lan si demann pouvwa a depase limit mekanik motè kondwi a. Tcheke anviwònman pouvwa faktori a obligatwa pou ponp DFLR. Yon koub koupl kòrèk pral bloke motè elektrik la oswa kite pouvwa kondwi a pa itilize.
Mekanis fondamantal chay-Deteksyon nan DFR/DFR1
Sistèm deteksyon chaj-depann sou yon balans mekanik ki tabli atravè yon orifis mezi. Nan pifò konfigirasyon, orifis sa a se yon tiyo pwopòsyonèl direksyon nan liy prensipal la. Valv kontwòl DFR a santi gout presyon atravè ouvèti ekstèn sa a. Li itilize balans presyon ki dekri nan ekwasyon Bernoulli pou ajiste swashplate la. Bobin an balanse presyon chaj plis fòs prentan kont presyon priz ponp pou kenbe yon maj presyon fiks.
Lè valv la louvri pi laj, gout presyon atravè ouvèti a tonbe yon ti tan. Chanjman sa a fè chanjman bobin la ak lwil oliv vantilasyon soti nan piston kontwòl la. Prentan retounen an Lè sa a, pouse swashplate a nan yon ang pi apik. Deplasman ponp monte jiskaske presyon Marge a retounen. Lè valv la fèmen, gout presyon an monte pito. Sa a fòse lwil oliv tounen nan piston kontwòl la diminye pwodiksyon ponp lan.
Diferans fizik ant DFR ak DFR1 enplike sèlman chemen entèn pò X la sou blòk kontwòl la. Kontwòl DFR estanda a gen ladan yon ti twou senyen entèn. Li konekte chay-liy deteksyon an ak drenaj ka ponp lan. Twou sa a fè vantilasyon chaj-siyal ki detekte lè valv direksyon an santre, epi li jete ponp lan nan presyon ki ba. Konfigirasyon DFR1 la kite twou senyen entèn sa a nèt. Sistèm ki itilize DFR1 dwe bay yon chemen drenaj ekstèn nan blòk valv la pou vantilasyon siyal la.
Akòz diferans sa a, de konfigirasyon yo pa ka ranplase.

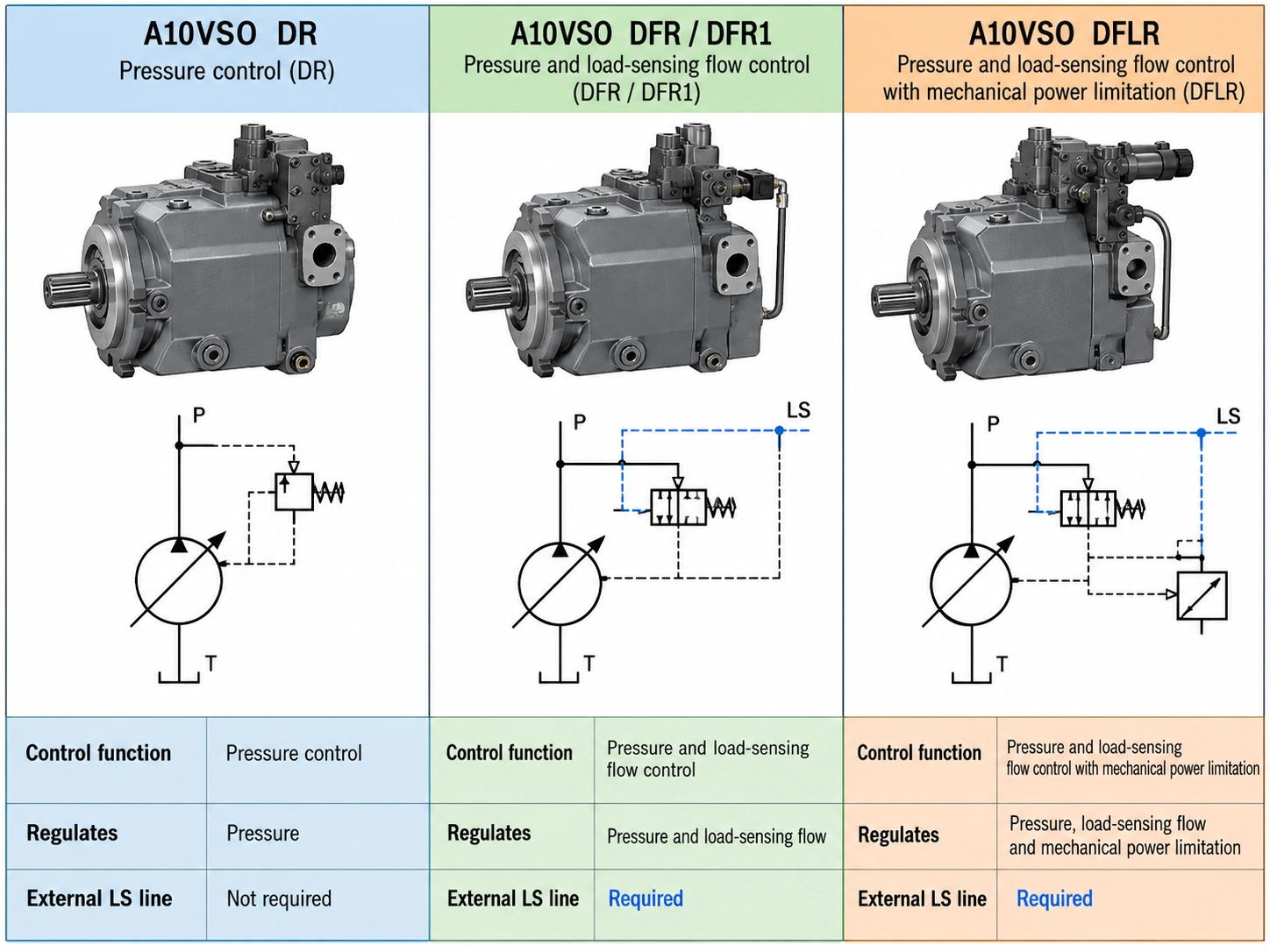

A10VSO DR vs DFR vs DFLR: Konparezon teknik konplè
Tcheke evalyasyon presyon debaz se premye etap la nan matche yon kalite kontwòl ak yon travay endistriyèl. Bosch Rexroth AG fikse yon presyon nominal 280 bar ak yon presyon pik 350 bar pou A10VSO Seri 31 ak 32 atravè gwosè 18 jiska 140. Pou pi piti gwosè 10 ponp lan nan Seri 52, Bosch Rexroth AG bay lis yon presyon nominal 250 bar ak yon presyon pik nan 315 bar.
Kontwòl sa yo diferan sitou nan varyab yo kontwole ak liy ekstèn yo bezwen kouri. DR pa bezwen okenn liy pilòt ekstèn. Li travay kòm yon bouk otonòm ki sèlman kontwole pò priz pwòp li yo. DFR a bezwen yon liy detekte chaj-dedye ki soti nan actuator a nan pò X sou kontwòl ponp lan. DFLR a bezwen menm kous ekstèn sa a, men li ajoute yon anviwònman pouvwa mekanik ki dwe matche ak motè a. Sa fè ranplase yon DFLR pi konplèks.
| Kalite kontwòl | Varyab Kontwole | Bezwen sikwi ekstèn | Kapasite LS | Limitasyon pouvwa | Konpleksite Ranplasman |
|---|---|---|---|---|---|
| DR | Presyon | Okenn | Non | Non | Ba |
| DFR / DFR1 | Presyon, koule | Orifis mesure, liy LS | Wi | Non | Mwayen |
| DFLR | Presyon, koule, pouvwa | Orifis mesure, liy LS | Wi | Wi | Segondè |
Enjenyè yo dwe revize konfigirasyon idwolik ki egziste deja anvan yo kòmande yon ponp ranplasman. Amelyore soti nan yon DR nan yon DFR mande pou nouvo liy pilòt ak tiyo direksyon modifye. Chanje yon DFLR pou yon DFR retire limit pouvwa a nèt. Chanjman sa a mete motè elektrik la nan risk pou yo surchof pandan peryòd presyon ki wo ak gwo koule.
Matching Aplikasyon Pratik: Ki Konfigirasyon Ou Bezwen?
Chwazi bon kontwòl la mande pou revize sik devwa, gwosè motè, ak limit chalè machin nan. Kontwòl ponp lan dwe matche ak jan actuators yo tire lwil oliv sou tan.
- DR konfigirasyonsistèm anfòm ki bezwen presyon fiks ak ti koule pandan peryòd tan kenbe. Près endistriyèl yo souvan itilize kontwòl DR pou kenbe fòs blocage sou yon pati. Ponp lan detwi tou pre zewo koule pandan y ap kenbe presyon an mete. Sa a koupe trase pouvwa ak akimilasyon chalè pandan etap la kenbe.
- DFR konfigirasyonanfòm sistèm kote plizyè aktè kouri nan diferan vitès ak chaj pandan yon sik. Zouti machin ak liy pwodiksyon itilize kontwòl DFR pou bay sèlman koule ki nesesè pa tiyo pwopòsyonèl. Sa a anpeche gwo chalè akimilasyon ki te koze pa jete lwil oliv sou yon valv sekou, sa ki pèmèt pi piti tank lwil oliv ak pi piti glasyè.
- konfigirasyon DFLRyo nesesè pou sistèm lou kote pik pouvwa idwolik depase evalyasyon motè elektrik la. Gwo k ap fòme près ak shredders itilize DFLR kontwòl yo kouri vit anba chay limyè ak ralanti otomatikman kòm presyon bati. Koub pouvwa konstan sa a anpeche motè a bloke pandan y ap jwenn plis travay nan pouvwa ki disponib la.
Règ sa yo reflete pratik jeni estanda. Menm si sa, bòs mason machin yo detanzantan devye de yo akòz limit pri oswa konsepsyon sikwi ki pi gran.
Tcheke kòd kontwòl aktyèl la sou ponp enstale a rete sèl fason ki an sekirite pou konfime konfigirasyon dwat la.
Konparezon tan repons A10VSO DFR vs DFLR
Limiteur pouvwa a nan konfigirasyon DFLR ajoute tranpaj nan kous kontwòl la. Chanjman sa a afekte konbyen vit ponp lan reponn a chanjman chaj toudenkou. Lè yon tiyo direksyon fèmen byen vit, ponp lan dwe detwi a zewo touswit. Yon repons rapid sispann Spikes presyon soti nan domaje pati en.
Kontwòl DFR estanda a anjeneral kraze nan 20 a 40 milisgond, tou depann de gwosè ponp ak presyon k ap travay. Lwil oliv koule dirèkteman nan tiyo pilòt la nan piston kontwòl la ak ti restriksyon. Nan konfigirasyon DFLR, lwil la dwe pase nan tiyo siplemantè, sous dlo, ak chanèl nan blòk pouvwa a an premye. Volim siplemantè sa a ak rezistans likid yon ti kras reta tan an destriksyon.
Nan sikui dinamik ki sik rapid, kout reta sa a ka lakòz pwent presyon ki depase anviwònman valv sekou. Spikes sa yo kreye bri ak pi vit mete pati. Enjenyè ki gen sib repons strik yo souvan chwazi kontwòl DFR epi sèvi ak pi gwo motè pito. Yo komès lwen ekonomi enèji yo nan DFLR pou jwenn pi sere swiv presyon. Pou machin endistriyèl estanda, diferans repons lan rete piti, men gwo -vitès fèmen- sistèm bouk mande anpil atansyon.
A10VSO Etap Pwosedi Ajisteman Presyon Kontwòl
Ajiste tiyo sa yo nan jaden an mande pou yon kalib presyon kalib nan priz ponp lan. Chaj-modèl deteksyon yo bezwen tou yon dezyèm kalib nan pò X la. Mete tiyo sa yo san mezi apwopriye souvan lakòz enstabilite sistèm oswa echèk ponp soti nan presyon depase.
- Mete presyon sistèm maksimòm lan sou konpansateur DR an premye, kèlkeswa kalite kontwòl la. Jwenn vis ajisteman presyon sou kò valv prensipal la. Vire vis la nan direksyon goch pou ogmante limit presyon an, oswa vire li nan direksyon goch pou bese li. Deadhead ponp lan kont yon tiyo direksyon fèmen pou li presyon maksimòm sou kalib priz la.
- Ajiste presyon diferans lan sou modèl DFR ak DFLR pwochen. Vis diferans lan chita akote vis presyon an sou menm blòk la. Anviwònman faktori estanda a se tipikman 14 bar. Pou tcheke li, kouri yon actuator nan yon vitès fiks, modere. Diferans ki genyen ant kalib priz la ak kalib X pò a montre presyon diferans lan. Vire vis la nan direksyon goch pou ogmante diferans lan, ki ogmante presyon sibstiti ak vitès repons.
- Kalite limit pouvwa a sou modèl DFLR sèlman si kous la gen ladan yon mèt koule ak yon valv loading. Ajisteman pouvwa a chanje tansyon prentan sou bobin hyperbolic nan lojman segondè a. Ajiste anviwònman sa a san yo pa yon ban tès idwolik pa rekòmande. Si ou mete limit la twò wo, motè elektrik la ap surcharge anvan ponp lan kòmanse kraze.
Fèmen tout vis ajisteman ak nwa kenbe yo le pli vit ke kalibrasyon fini. Etap sa a sispann Vibration machin nan chanje anviwònman yo pita.
A10VSO Valv kontwòl echèk mòd analiz: Poukisa soulye Piston echwe
Ekip antretyen souvan blame echèk ponp sou yon valv kontwòl defo. Kòz rasin lan, sepandan, anjeneral soti nan kondisyon sistèm ki sispann kontwòl la soti nan travay byen. Lè ponp teardowns montre gwo soulye mete oswa soulye detache, kòz la se prèske toujou pòv lubrification olye ke yon domaj nan blòk kontwòl la.
- Segondè presyon drenaj kapouse soulye yo piston sou swashplate a pandan konjesyon serebral la konsomasyon. A10VSO a mande pou presyon ka rete anba a 2 bar absoli nan tout kondisyon travay. Lè bouche filtè drenaj oswa ti liy retounen pouse presyon pi wo pase limit sa a, fim nan lwil oliv nan soulye a echwe. Soulye yo Lè sa a, mato kont swashplate la.
- Segondè vakyòm pou aspirasyonlakòz menm domaj mekanik atravè yon pwosesis diferan. Si restriksyon pou aspirasyon pase 0.8 bar absoli, lwil oliv pa ka ranpli silenn yo ase vit pandan konsomasyon. Kavitasyon an ki kapab lakòz erode plak valv la epi li kreye enplozyon ki kraze soulye yo. Lè sa a, debri antre nan valv kontwòl la epi yo bloke bobin la.
- Viskozite lwil ki pa kòrèkanpeche bobin kontwòl la deplase jan sa vle di. Si lwil oliv twò epè pandan demaraj frèt, piston kontwòl la reyaji twò dousman pou detwi ponp lan, sa ki lakòz gwo presyon. Si lwil oliv twò mens soti nan surchof, flit entèn pase bobin an kenbe ponp lan nan kenbe presyon mete, kite machin nan paresseux.
Korije pwoblèm sa yo obligatwa anvan ou enstale yon nouvo ponp. Yon inite ranplasman pral soufri egzak menm echèk la si presyon ka oswa vakyòm pou aspirasyon rete soti nan ranje.
Konsekans Jeni Seleksyon Kontwòl Enkòrèk
Boukante yon kalite kontwòl pou yon lòt san yo pa chanje kous la lakòz echèk operasyonèl epi souvan domaje machin nan. Enstale yon ponp DR nan yon sikwi DFR kite liy detekte chaj la-dekwoche oswa ploge. San yo pa yon bobin koule pou li demann chaj, ponp DR a rete nan pwodiksyon konplè jiskaske presyon pik yo rive. Li jete tout lwil ki depase sou valv la sekou, surchof likid la nan minit.
Ranplase yon ponp DFLR ak yon ponp DFR estanda retire limit pouvwa a ki pwoteje motè a. Lè machin nan bezwen gwo presyon ak gwo koule an menm tan an, ponp DFR a eseye delivre tou de. Demann sa a rale twòp kouran ak vwayaje brekè prensipal la, sa ki lakòz fèmen toudenkou pandan pwodiksyon pik.
| Seri ponp / Modèl | Opsyon kontwolè | Estanda / Direktiv | Spesifikasyon kle / Papòt |
|---|---|---|---|
| A10VSO Seri 31 (NG18–100) | DG (De-pwen dirèk) | DIN EN ISO 80079-36 | 280 bar presyon nominal |
| A10VSO Seri 32 (NG18–140) | DRG (Presyon Remote) | DIN EN ISO 80079-37 | 350 bar presyon maksimòm |
| A10VSO Seri 52 (Gwosè 10) | Estanda idwolik | Direktiv 2014/34/EU | 250 bar presyon nominal |
| A10VSO Seri 52 (Gwosè 10) | Estanda idwolik | ISO 3019-2 (2-twou) | 315 bar presyon maksimòm |
| A10VSO Seri 31 (NG18) | ANSI B92.1a (Spline S) | DIN 6885 (Kle P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Seri 31 (NG100) | Fil metrik 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Lè w sèvi ak yon ponp DFR nan yon sikwi ki te bati pou DFR1, siyal chaj-deteksyon an bay tank la andedan kontwòl ponp lan. Lè sa a, ponp lan echwe pou bati presyon sibstiti. Kòm yon rezilta, tiyo yo reponn dousman pandan kòmansman yon mouvman. Erè ranplasman sa yo lakòz D' pwolonje, gaspiye lajan, ak anile garanti manifakti.
A10VSO Gid Ranplasman: Idantifye ak Sours bon ponp lan
Jwenn bon ranplasman mande pou matche tout kòd modèl la. Ponp ak lojman ekstèn ki idantik souvan gen kontwòl entèn konplètman diferan. Matche sèlman deplasman, gwosè aliye, ak presyon nominal pa asire kontwòl yo ap travay ansanm. Neglijans kòd la kontwòl se erè a achte ki pi komen nan antretyen idwolik.
Lè plak orijinal la manke oswa chire, enjenyè ka idantifye kalite kontwòl la lè yo tcheke pò yo sou blòk la. Yon blòk ki pa gen okenn pò pilòt ekstèn endike yon kontwòl DR. Yon blòk ki gen yon pò X ekstèn pwen nan yon kontwòl DFR, DFR1, oswa DFLR. Yon pi gwo, lojman sezon prentan segondè sou bò a konfime yon kontwolè pouvwa DFLR.
Sheung Chak Hydraulics bay ponp ranplasman verifye pou plenA10VSO seri. Ekip teknik yo revize kondisyon sikwi pou konfime ke chak inite gen kontwòl kòrèk, wotasyon arbr, ak layout pò pou enstalasyon dirèk. Achtè yo ka revize espesifikasyon detaye ak gid teknik sou yopaj kategoritcheke dimansyon ak lojik kontwòl anvan ou mete yon lòd.
Modèl RFQ pratik pou akizisyon A10VSO
Achtè yo dwe bay detay teknik konplè pou asire ke founisè site ponp kòrèk la. Si w kite kòd kontwòl la oswa anviwònman pouvwa a fòse founisè a devine. Sa devine souvan mennen nan kòmande inite a mal. Tablo ki anba a bay lis jaden obligatwa pou ademann pou sitasyonpou anpeche retou ki koute chè.
| Jaden obligatwa | Espesifikasyon teknik | Nòt/Metòd Verifikasyon |
|---|---|---|
| Ranpli Kòd Modèl | pa egzanp, A10VSO 71 DFR1/31R-PPA12N00 | Li dirèkteman nan plak metal la |
| Seri ponp ak gwosè | Seri 31, 32, oswa 52; Gwosè 10 a 140 | Detèmine aliye bride ak pò kote yo ye |
| Kalite kontwòl | DR, DFR, DFR1, oswa DFLR | Verifye prezans X pò sou blòk kontwòl la |
| Wotasyon arbr | Nan sans goch (R) oswa envers (L) | Wè nan fen arbr kondwi a |
| Anviwònman pouvwa DFLR | pa egzanp, 22 kW nan 1500 rpm | Obligatwa pou DFLR; tcheke evalyasyon premye motè |
| Presyon diferans | egzanp, 14 bar | Espesifye pou DFR/DFR1 si yo bezwen anviwònman koutim |
Bay detay konplè sa yo pèmèt founisè a teste ponp lan kont nimewo opere orijinal yo. Sa a asire ponp ranplasman an kouri kòrèkteman le pli vit ke sistèm lan kòmanse.
