Inite swashplate ak Bent-aks yo tou demachin piston axial. Yo itilize menm pati debaz yo: yon barik silenn wotasyon, piston paralèl ak aks barik la, ak yon plak valv ki altène presyon ak aspirasyon. Ki sa ki diferan se kote ang lan chita ak ki pati ki pote chay la.
Chwa sa a afekte vitès maksimòm, koupl demaraj, ranje deplasman, fason arbr a jere chaj bò, pri, epi si yon inite ka chanje pou yon lòt.
Ki kote ang lan chita ak sa ki kondwi sa

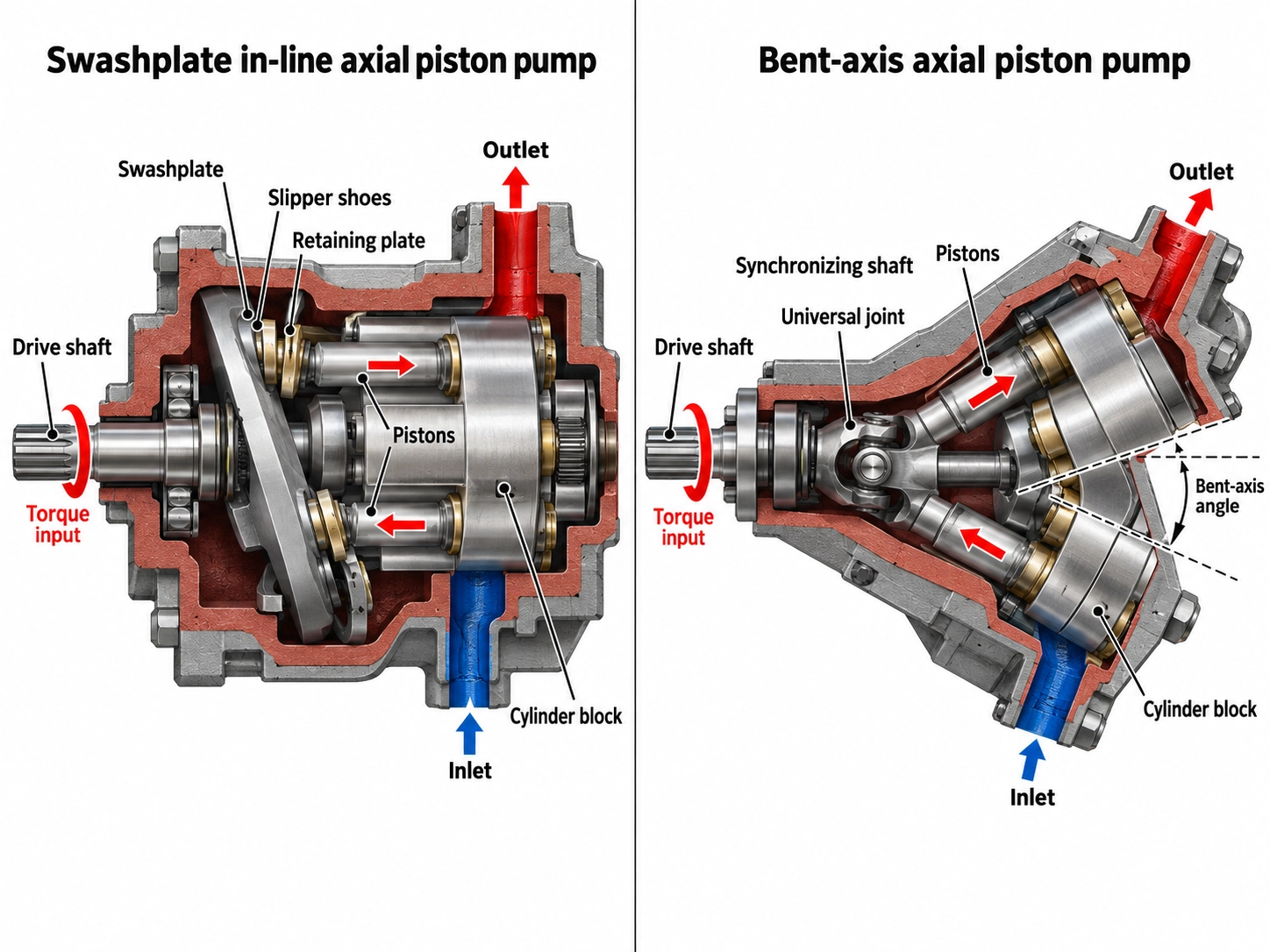

Konsepsyon swashplate (nan-liy).
Arbr kondwi a ak barik silenn pataje yon sèl aks. Pistons yo monte sou pantouf kont yon plak enkline. Kòm barik la vire, ang plak la fè chak kou piston antre ak soti. Nan yon motè, piston presyon pouse kont plak la enkline, sa ki fè barik la vire, ak barik la Lè sa a, vire arbr a.
Insane Hydraulics rezime direksyon fòs tankou sa a: nan motè swashplatebarik la kondwi arbr a. (Fou idwolik)
Bent-konsepsyon aks
Barik silenn lan panche parapò ak arbr a. Pistons yo konekte nan yon bride kondwi sou arbr a, kidonk fòs piston ale tou dwat nan arbr a. Yon eleman senkronize Lè sa a, kenbe barik la vire ak arbr la. Eleman sa a ka yon arbr sant, tij piston tèt yo, oswa yon Kovèti pou distribisyon. Isit laarbr a kondwi barik la. (Fou idwolik)
Parker, pou egzanp, sèvi ak yon Kovèti pou distribisyon senkronize arbr a ak barik nan seri F11 / F12 li yo. (Parker Hannifin, katalòg MSG30-8249/UK)
Poukisa ang lan enpòtan
Konjesyon serebral Piston leve ak ang lan. Yon ang swashplate anjeneral limite a mwens pase apeprè 20 degre, pandan y ap yon inite aks koube -ka bese a apeprè 40 degre. (Idwolik makèt, Brendan Casey) Pwodwi reyèl span sa a ranje:
<20°
Limit swashplate tipik
~ 40 degre
Bent-aks anwo ranje
40 degre
Parker F11/F12
32 degre
Danfoss H1B
- Inite fiks F11/F12 Parker yo itilize yon ang 40 degre ant arbr ak barik, ke konpayi an kredite pou yon inite kontra enfòmèl ant, ki lejè. (Parker Hannifin)
- Motè H1B varyab Bent-aks Danfoss la ap travay jiska 32 degre. (Danfoss)
Yon konjesyon serebral ki pi long vle di plis deplasman soti nan yon barik ki pi piti ak mwens, pi piti pati wotasyon. Se kote ki pi plis avantaj aks koube yo soti.
Ki sa de inite katalòg yo montre nan menm deplasman an
Konparezon jeneral yo pi fasil pou jije ak done reyèl. Tablo ki anba a mete de motè Bosch Rexroth deplasman fiks-apeprè 45 cc/rev kòt a kòt, youn nan chak konsepsyon. Tou de figi yo soti nan fèy done manifakti a. Ranje teyorik yo kalkile jan yo eksplike sa anba tablo a.
| Paramèt | A10FM 45 (plat) | A2FM 45 (aks -pli) |
| Deplasman Vg | 44.5 cm³/rev | 45.6 cm³/rev |
| Presyon nominal / maksimòm | 280 / 350 ba | 400 / 450 bar |
| Vitès maksimòm (fèy done) | 4,000 revolisyon pa minit | 5,600 revolisyon pa minit |
| Teyorik koupl nan presyon nominal | 198 Nm | 290 Nm |
| Koule teyorik nan vitès maksimòm | 178 L/min | 255 L/min |
| Teyorik pouvwa idwolik (presyon nominal, vitès maksimòm) | ≈ 83 kW | ≈ 170 kW |
| Sous | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Ki jan ranje yo kalkile yo te travay deyò
• koupl teyorikT=Vg × Δp / (20π), nan Nm, ak Vg nan cm³ ak Δp nan ba
• KouleQ=Vg × n / 1000, nan L/min
• PouvwaP = Q × Δp / 600, nan kW
Figi sa yo kite pèt volumetrik ak mekanik. Yo menm tou yo pa reprezante yon evalyasyon devwa kontinyèl, paske yon inite pa vle di yo kouri nan vitès maksimòm ak presyon nominal an menm tan an pou lontan.
Ki jan yo li tablo a:
Nan prèske menm deplasman an, inite aks koube -aks la ap evalye apeprè 40% pi vit (5,600 vs 4,000 rpm). Sa a koresponn ak pwen jeneral Casey ke yon motè aks koube-ka kouri pi vit pase yon konsepsyon nan-liy ki gen menm deplasman an.
De fich done yo mete fanmi yo nan diferan klas presyon. Avèk tou de pi gwo presyon ak pi gwo vitès, inite aks Bent-manyen apeprè de fwa pouvwa idwolik teyorik la nan yon klas deplasman menm jan an.
Fèy done swashplate a bay lis yon koupl kòmanse nan 0 rpm ak 280 bar 170 Nm pou gwosè 45. Koupl teyorik li se 198 Nm, kidonk li delivre apeprè 86% nan breakaway. Pou gwosè ki pi piti 23, rapò a pi ba: 75 nan 105 Nm, apeprè 71%. (Bosch Rexroth RE 91172) Fèy done A2FM bay lis "bon efikasite demaraj" kòm yon karakteristik men, nan edisyon an revize, pa bay okenn tab koupl breakaway. Casey mete avantaj sou -aks koube a se anviwon 5% sou yon motè nan-liy ki gen menm deplasman an.
Sa yo se de fanmi pwodwi ki soti nan yon sèl manifakti, pa yon lwa nan fizik. Gen kèk ponp swashplate, pou egzanp, kouri nan presyon ki pi wo pase A10FM la. Sèvi ak tablo a pou wè ki kalite diferans pou chèche, apresa tcheke fèy done aktyèl yo pou inite w yo.
Echanj-konpwomi ki chanje desizyon an
| Faktè | Swashplate | Bent-aks |
| Maksimòm ang | Tipikman <20 degre | Jiska apeprè 40 degre |
| Vitès nan deplasman bay yo | Pi ba | Pi wo |
| Koupl rupture / ba-vitès | Pi ba; gout pi lwen sou ti gwosè (gade tablo pi wo a) | Anviwon 5% pi wo (Casey) |
| Ranje deplasman varyab | Pi etwat | Anviwon de fwa rapò konjesyon serebral la (Casey) |
| Ale nan zewo deplasman | Komen | Gen kèk modèl ki kapab, se pa tout |
| Ekstèn chaj arbr radial | Tcheke fèy done; souvan limite | Lou woulo bi ki fèt pou li |
| Atravè-kondwi pou ponp tandem | Lajman ofri (egzanp A10VSO) | Konfime pou chak modèl |
| Pri acha | Pi ba | Pi wo, souvan anpil (Casey) |
Sous: ang, konjesyon serebral rapò, koupl breakaway ak pri yo soti nanIdwolik makèt. Zewo deplasman ak BEARINGS yo kouvri nan pwen ki anba yo.
Kèk nan ranje sa yo bezwen plis kontèks:
Yo di souvan ke se sèlman nan-motè liy yo ka konjesyon serebral a zewo, ke kèk kondui bezwen freewheel oswa chanje mòd. Libellé Casey a gen plis atansyon: se pa tout motè aks varyab koube-ki ka ale nan zewo. Danfoss ofri yon koube-motè varyab aks ak zewo-kapasite degre. (Danfoss H1B) Si kondwi ou a bezwen zewo deplasman, ekri li nan espèk la epi konfime li pou modèl egzak la. Pa sipoze li nan kalite konsepsyon an.
Nan yon inite aks koube -, fòs piston ale tou dwat nan arbr a, kidonk bi arbr yo pote chay lou. Casey note ke bi sa yo gen plis tandans fè echèk bonè pase nan -bi arbr liy. Mobile Hydraulic Tips di ou gen plis chans pou ranplase BEARINGS sou yon ponp aks koube-. (Konsèy mobil idwolik)
Sa yo menm gwo woulo bi conique se poutèt sa Bent -aks inite yo tolere deyò chay bò kote yo byen. Parker di ke gwo -devwa woulo bi li yo pèmèt gwo chaj ekstèn aksyal ak radial arbr. Mobile Hydraulic Tips rele Bent-aks yon bon chwa pou ponp ki kondwi pa angrenaj oswa pouli. Rexroth ajoute ke mete direksyon fòs radial la ka diminye chaj pote ak pwolonje lavi sèvis. (Bosch Rexroth RE 91001)
Paske arbr a dwe vire yon barik lou, eleman nan senkronize se anba torsion siklik. Insane Hydraulic lye repete senkronizasyon-kraze arbr ak fatig akòz akselerasyon ak ralantisman souvan, byen file. (Fou idwolik) Trete sa a kòm yon modèl echèk yo wè nan jaden an, pa yon pousantaj echèk quantifiée. Li toujou vo tcheke sou sik devwa ak ranvèse konstan.
Ki jan repons lan chanje pa aplikasyon an
Pi bon konsepsyon an depann sou travay la, pa sou konsepsyon an tèt li. Men ki jan komès-anwo a jwe nan ka komen yo:
| Aplikasyon | Pwen kòmanse | Poukisa, ak ki sa yo tcheke |
| Vwayaj sikwi fèmen-oswa pouse kondwi ak yon seri vitès lajè | Varyab koube-motè aks | Fè bon itilizasyon gwo deplasman li yo ak gwo vitès. Danfoss pozisyone H1B li sitou pou propel-sikwi fèmen. Yon plan komen pè yon ponp varyab swashplate, tankou yon ponp sikwi fèmen-tip A4VG-, ak yon motè aks varyab koube-tankou yon A6VM. Kalite sikwi enpòtan otan ke konsepsyon ponp isit la; gid nou ansikwi louvri vs ponp piston sikwi fèmenkouvri sa separeman. |
| Ponp kondwi pa senti, Kovèti pou oswa PTO motè ak chaj bò sou arbr a | Ponp aks -kile fiks | BEARINGS li yo bati pou fòs radial ekstèn. Ponp A2FO ak A17FO Sheungchak yo, pa egzanp, se konsepsyon aks ki fikse -. |
| Endistriyèl pouvwa inite, près ak machin zouti | Ponp swashplate varyab | Kontwòl presyon, koule ak pouvwa anfòm fasil, epi atravè -kondwi pèmèt ponp tandem. A10VSO a, pou egzanp, vini ak kontwòl ki gen ladan DR, DFR ak DFLR, ak atravè-kondwi kòm yon opsyon. Deplasman chanje tou senpleman pa panche swashplate a, kidonk kontwòl se senp epi pri rete pi ba. |
| Pri-kondwi, modere-vitès, modere-sikwi presyon | Inite swashplate | Anjeneral ase pèfòmans nan yon pri pi ba, ki adapte pwen pri Casey a. |
| Motè ki kòmanse anba chaj oswa ranpe nan vitès ki ba | Konpare fèy done yo | Konpare koupl breakaway, pa sèlman deplasman. Kòm done A10FM yo montre, pi piti gwosè swashplate ka pèdi yon pati aparan nan koupl teyorik nan 0 rpm. |
Ranplasman: kenbe nan konsepsyon orijinal la
Lè yon ponp oswa motè echwe, kesyon an pratik se si ranplasman an matche ak orijinal la, pa ki konsepsyon ki pi bon an jeneral. Chanje soti nan aks koube-nan swashplate, oswa ranvèse a, se pa yon like-pou-tankou swap:
Barik panche a bay yon inite aks koube -yon fòm lojman diferan ak longè. Montaj brides, pozisyon pò ak kote drenaj yo ka pa aliman.
Yon inite swashplate ki ekipe kote yon inite aks koube -ki te okipe senti oswa chaj bò kote angrenaj yo pa ka evalye pou fòs sa yo.
Nan tablo ki pi wo a, inite aks koube-aks yo evalye pou tou de pi gwo vitès ak yon klas presyon ki pi wo. Yon ranplasman swashplate nan menm deplasman an ta ka twò chaje.
Inite varyab nan de desen yo sèvi ak mekanis kontwòl diferan ak chenn deplasman. Repons machin ap chanje menm si gwosè pò yo matche.
Kòd modèl la anjeneral di ou konsepsyon an. Pami fanmi yo Sheungchak bay:
Bent-aks
A2FM ak A6VM motè; Ponp A2FO ak A17FO
Swashplate
A10VSO, A4VSO, A11VO, A4VG ak K3V112 ponp
Pou kijan pou dekode kòd sa yo, gadekijan pou li yon kòd modèl A2FM.
Anvan ou kòmande yon ponp oswa motè ranplasman, konfime:
| 1 | Plen nantape kòd ak nimewo patisoti nan plak non an. Sa gen ladann konsepsyon fanmi, gwosè, seri ak kontwòl. |
| 2 | Direksyon wotasyon, epi si kous la louvri oswa fèmen. |
| 3 | Kalite arbr, bride, pozisyon pò, ak kote drenaj ka. |
| 4 | Travay presyon, presyon pik ak vitès kondwinan sik devwa reyèl ou a, pa sèlman maksimòm plak la. |
| 5 | Nenpòtchaj arbr ekstènsoti nan yon senti, Kovèti pou oswa kouple move aliyman. |
| 6 | Pou motè varyab, si wi ou non kondwi a bezwenzewo oswa tou pre -zewo deplasman. |
| 7 | Kalite likid, tanperati opere, ak nivo filtraj. |
Si w ap peze yon pati OEM kont yon inite apre mache pou menm modèl la,orijinal vs apre mache ponp idwolikeksplike ki prèv tès pou mande.
Chwazi ant de la
Chwazi aks -pliye lè...
Ou bezwen gwo vitès, gwo dansite pouvwa, yon ranje lajè varyab, fò koupl breakaway, oswa tolerans pou chaj bò arbr, ak pri ki pi wo a ak antretyen kote yo pote yo akseptab.
Chwazi swashplate lè...
Ou bezwen presyon fleksib ak kontwòl koule, atravè-kondwi ponp tandem, oswa kapasite motè deplasman zewo-, oswa yon pri acha pi ba enpòtan plis pase vitès maksimòm.
Pou yon ranplasman, kenbe nan konsepsyon ki deja enstale sof si yon enjenyè te revize aliye yo, chaj yo ak kontwòl yo.
Sheungchak idwolik founiti motè piston aks -piston nan fanmi A2FM (5 a 1000 cc/rev), A6VM ak AA6VM. Si w ap ranplase yon motè aks koube-, voye kòd kalite plak non ak foto arbr, bride ak pò yo atravè nou an.paj pwodwi motè idwolik. Ekip nou an ka konfime yon konfigirasyon matche anvan ou mete yon lòd.
