"K3V112" sou yon plak non pa lonje dwèt sou yon sèl lis pati. Kawasaki konstwi ponp lan kòm yon inite sèl, tandem oswa paralèl, nan direksyon goch ak kont-wotasyon nan direksyon goch, avèk oswa san yon PTO. Vandè pyès yo bay lis plizyè kondui-spil arbr, longè-pinkè ak pilòt-tip ponp anba menm non. Variant sa yo se kote yon lòd pou pati ponp K3V112 ale mal, menm lè non pati a bon.
Gid sa a se pou boutik reparasyon yo, achtè pyès yo ak moun k ap fè antretyen ki deja konnen yo gen yon K3V112 epi ki bezwen deside kisa pou achte. Li kouvri ki pati ki fè pati ki asanble, ki chanje ak vèsyon ponp lan, ki jan yo konpare yon twous sele, yon gwoup rotary, pati sèl ak yon ponp ranplasman, ak sa ponp lan bezwen yon fwa li tounen ansanm. Li pa kouvri etap demonte oswa ajisteman regilatè. Katalòg Kawasaki a di ponp lan pa ta dwe demonte san apwobasyon li epi, kote sa a se inevitab, sèlman pa yon moun otorize, pou ke travay ki dwe ak manyèl sèvis yo pibliye pou modèl egzak ou a.
Divilgasyon: Sheungchak bay nouvo ponp ranplasman ki pa-OEM epi li pa afilye ak Kawasaki Heavy Industries. "K3V112" yo itilize isit la sèlman pou idantifye ponp lan.

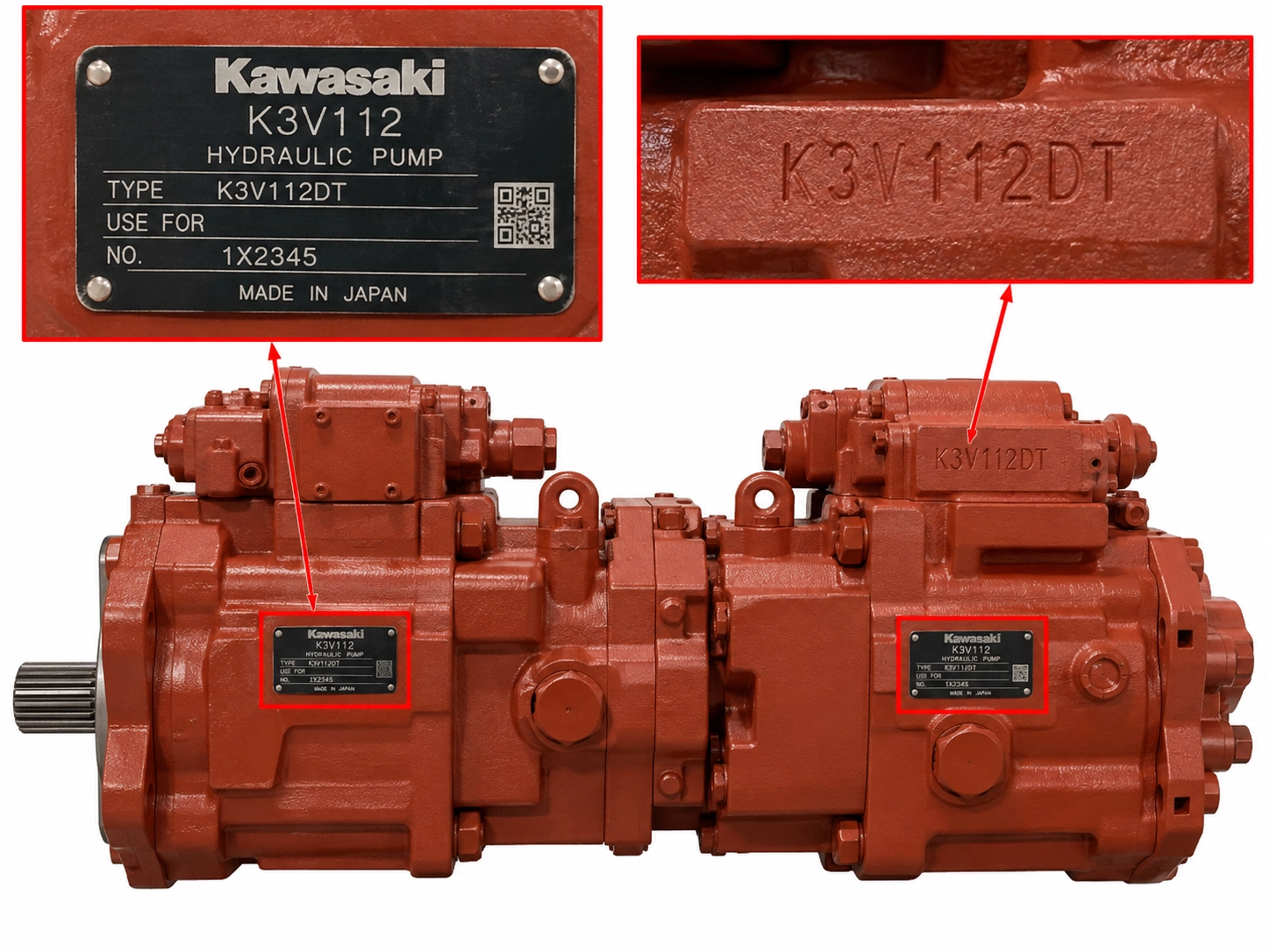

Ki ponp K3V112 ou genyen?
Karaktè yo apre "K3V112" deside ki lis pati ki aplike, kidonk anrejistre tout kòd modèl la anvan ou gade nenpòt pati. Katalòg K3V/K5V Kawasaki a mete pozisyon kòd yo nan lòd sa a (Kawasaki Heavy Industries, katalòg KPM1410, Oktòb 2014).
| Pozisyon kòd | Opsyon nan katalòg Kawasaki | Poukisa li enpòtan lè kòmann-nan |
|---|---|---|
| Konfigirasyon ponp lan | S=sèl, DT=tandem doub ponp, DP=paralèl doub ponp | Mete konbyen gwoup rotary ponp lan genyen epi si pati yo nan lis kòm devan ak dèyè |
| Opsyon oksilyè | Pa gen lèt=estanda, P=ak PTO, H=ak ponp santrifujeur | Ajoute pati deyò ponp prensipal la, kidonk yon lis K3V112DTP pa menm ak yon lis K3V112DT. |
| Kòd konsepsyon ponp | Yon nimewo | Idantifye revizyon konsepsyon an; site li an plen |
| Wotasyon | R=nan direksyon goch, L=kont- nan direksyon goch, gade nan fen arbr a | Deside ki pati remèt yo anfòm |
| Kòd regilatè ak kòd konsepsyon regilatè | Yon kòd kout tankou 2N oswa 9N, ki te swiv pa yon nimewo | Idantifye regilatè a; site tou de san abreje |
Se pa tout opsyon ki ofri nan tout gwosè. Pou gwosè 112, tablo ranje katalòg la montre K3V112S, K3V112DT, K3V112DTP ak K3V112DP. Rezime regilatè li yo mare kòd regilatè yo ak kalite kontwòl tankou puisans total, koule negatif, koule pozitif ak kontwòl chaj-deteksyon. Yon founisè bezwen kòd la jan yo enprime, pa lekti ou nan li.
Pou oryantasyon, Kawasaki bay lis seri a nan 34.3 MPa rated ak 39.2 MPa presyon pik, ak gwosè a 112 nan yon vitès maksimòm pwòp tèt ou-priming nan 2,360 min⁻¹ (Kawasaki Heavy Industries). Katalòg la atache kondisyon ak vitès sa a: maksimòm deplasman, ak yon presyon pou aspirasyon -0.01 MPa oswa pi wo. Sa yo se evalyasyon ponp, pa valè akseptasyon pou pati yo.
Si plak non an manke oswa li pa ka li, gid nou anidantifye yon ponp idwolik nan plak li yokouvri metòd repli yo.
Pati ponp K3V112 pa gwoup asanble
Kòmann pi fasil, ak quotes yo pi fasil pou konpare, lè pati yo gwoupe pa asanble olye pou yo ki nan lis youn pa youn. Gwoupman ki anba a se pou nou, ki bati nan non pati yo nan tablo pati ki pibliye vandè yo. Li se yon kat oryantasyon, pa yon bòdwo materyèl. Nimewo atik ak kantite pou chak-ponp yo dwe soti nan lis pati pou kòd modèl egzak ou a.
| Gwoup Asanble | Pati prensipal yo | Ki sa ki dwe konnen anvan kòmande |
|---|---|---|
| Gwoup Rotary | Blòk silenn, piston ak asanble soulye, plak mete (yo rele tou plak kenbe), ti touf bwa esferik (gid boul), sous silenn. | Yon ponp doub gen de; anrejistre ki pozisyon chak pati soti |
| Plak valv ak blòk valv | Plak valv, blòk valv, valv chèk | Machann yo lis blòk silenn lan ak plak valv ansanm kòm yon asanble, nan vèsyon men dwat-men gòch-. |
| Gwoup plak Swash | Plak balanse, ti touf bwa inklinasyon, plak soulye, sipò plak balanse, peny baskile, piston servo | Se asanble pin baskile ki nan lis plis pase yon longè |
| Arbr ak BEARINGS | Arbr kondwi devan ak dèyè, kouple spline, woulo bi ak zegwi, kote yo pote espas | Konte dan Spline yo varye |
| Regilatè | Ranpli asanble regilatè | Idantifye pa kòd regilatè a; yon ponp tandem pote youn pou chak ponp |
| Ponp oksilyè ak PTO | Ponp Kovèti pou pilòt, pati PTO | Lis nan plizyè kalite |
| Fok | O-ring ak sele arbr | Konfime ki konfigirasyon ponp twous la kouvri |
Variant yo ki lakòz move lòd
Kat kalite pati yo vann nan plis pase yon vèsyon, epi chak bezwen yon chèk kont ansyen pati a anvan ou kòmande. Vèsyon ki anba yo se sa de vandè pati apre mache pibliye, tcheke sou 9 oktòb 2026 (Misyon idwolik; Hydra Parts USA). Tou de se sous komèsyal ak pati yo vann, e ni lis ni konplè. Yo gen rapò tou: Misyon non Hydra Parts USA kòm distribitè an detay sou entènèt, kidonk yon lis pa konfime lòt la poukont li. Yo montre ke vèsyon yo egziste. Yo pa montre kiyès ki adapte ponp ou a.
| Pati | Ki sa lis vandè yo montre | Kisa pou anrejistre |
|---|---|---|
| Blòk silenn ak asanble plak valv | De atik: 013 make R (CW/RH) ak 014 make L (CCW/LH), kantite youn chak nan tablo Misyon an. | Pozisyon ansyen asanble a soti nan, nenpòt mak sou plak la valv fin vye granmoun, ak kòd la modèl konplè |
| Arbr kondwi devan | 12, 14 oswa 17 dan spline | Konte dan, ak yon kare foto-sou pwent arbr a |
| Arbr kondwi dèyè | 12 oswa 13 dan spline; yon kolòn referans nan tablo Misyon an montre yon 14 olye de sa, kidonk trete lis la kòm enkonplè | Konte dan, ak yon foto |
| Panche asanble pin | 114.7 mm oswa 121 mm | Yon foto ansyen peny la kont yon règ oswa yon kalib ak de bout vizib |
| Ponp Kovèti pou Pilòt | "Anpil kalite diferan" | Foto ponp lan ak figi aliye li yo |
Sou premye ranje a, men an fè pati plak valv la. Paj pwodwi Misyon an pou asanble a bay lis yon blòk silenn ak yon sèl plak valv men dwat -(nan sens goch) (Misyon idwolik). Ni vandè di ki asanble ale nan ponp lan devan oswa dèyè, oswa ki jan R ak L kat jeyografik nan yon wotasyon ponp bay yo. Pa dedwi sa nan etikèt yo. Konfime li pa nimewo pati kont lis pati pou kòd modèl ou a.
Sou arbr yo, tablo dimansyon katalòg Kawasaki a bay yon spline JIS B 1603 14 dan pou fen arbr K3V112 la. Lòt konte nan lis vandè yo se rezon ki fè yo konte dan yo sou arbr ou genyen an.
Sou peny baskile a, lis la bay de longè san yo pa di ki de pwen longè a mezire ant. Mande founisè a ki dimansyon figi a refere a anvan ou matche li ak mezi ou.
Ti konsèy ban:Make devan ak dèyè sou regilatè, plak valv ak pati gwoup rotary anvan yo kite ban an. Lè sa a, tcheke nan manyèl la pou modèl ou a kilès nan yo ki espesifik pozisyon-.
Ki sa ki pou li sou plak la ak pati ansyen an
Sa a se dosye idantifikasyon an. Kolekte li anvan ou mande nenpòt moun pou yon quote:
- Kòd modèl konplè a ak nimewo seri ki soti nan plak non an, ki gen ladan tou de kòd konsepsyon.
- Wotasyon, R oswa L, wè nan fen arbr a.
- Pou yon ponp doub, si chak pati se pou ponp lan devan oswa dèyè.
- Dan Spline konte sou arbr yo devan ak dèyè.
- Longè peny baskile, ak foto ki dekri anwo a.
- Kòd regilatè a, epi si regilatè a devan oswa dèyè.
- Kit se yon ponp pilòt oswa PTO ekipe, ak yon foto.
- Make machin nan, modèl ak nimewo seri, ak nimewo pati ponp machin Maker la si ou genyen li.
Atik 4 ak 5 bezwen ponp lan louvri. Si li toujou sou machin nan, voye rès la epi di sa.
Si w ap ranplase ponp konplè a olye pou yo repare li, lanèf-lis verifikasyon pou ranplasman ponp espèkkouvri chèk yo koòdone lis sa a kite deyò.
Enspekte premye: ranplase, retravay oswa kite
Katalòg piblik Kawasaki a bay limit fonksyònman men pa gen limit pou mete ak okenn règ ranplase-oswa-retravay. Moun sa yo ki chita nan manyèl sèvis la pou modèl espesifik la, se konsa chak desizyon ki anba a ankadre kòm sa yo gade anlèvman ak sa li chanje nan lòd la.
BEARINGS
Yon nòt anba a presyon rated nan katalòg la seliman pote lavi kòm eksepsyon lè li dekri durability (Kawasaki Heavy Industries, katalòg KPM1410). Pran desizyon portant la anvan quote la, pa apre. Gade anlèvman si manyèl la pou modèl ou a pèmèt yon portant ki te rale sou yon arbr pou tounen sou. Si li pa fè sa, ajoute woulo bi yo ak zegwi nan lòd la.
Gwoup Rotary
Gade si manyèl la trete domaj nan blòk silenn lan, piston oswa soulye kòm yon rezon pou ranplase gwoup la kòm yon seri. Yon atik 2016 Fluid Power World sou konpozan idwolik yo an jeneral di lapping ka apwopriye pou mete entèn kote sifas yo toujou nan tolerans akseptab, e ke otreman barik, piston ak lòt pati entèn yo refabrike oswa ranplase (Fluid Power Mondyal). Sa se yon deklarasyon jeneral, pa yon alokasyon K3V112. Aplike isit la:
- Domaj vizibsou blòk la, piston oswa soulye, tankou pwent, pitting, fant oswa mak sezisman: atann ranplasman, epi mande pou tou de yon sèl -pati ak yon gwoup konplè-.
- Limyè mete:retravay se yon posibilite sèlman si chak dimansyon se andedan limit manifakti a, epi sèlman yon boutik ki kenbe limit sa yo pou modèl ou a ka fè apèl sa a.
Gid sa a pa repwodui limit mete.
Regilatè ak ponp pilòt
Gade si manyèl la trete sa yo kòm sèvis oswa kòm atik ranplase nèt, epi rezoud sa anvan ou achte yon twous sele regilatè. Kite vis ajisteman ak nwa fèmen jan yo jwenn sof si manyèl la pou modèl ou a dirije otreman.
Sa w jwenn anndan an tou montre yon kòz, epi kòz la dwe fikse oswa nouvo pati yo echwe menm jan an. Modèl ki anba yo soti nan yon atik Power & Motion 2021 sou ponp piston varyab an jeneral, yon manadjè nan yon konpayi ki vann sèvis reparasyon ekri pa (Pouvwa & Mouvman). Li yo kòm endikasyon, pa kòm yon dyagnostik.
| Kòz posib | Domaj atik la asosye ak li |
|---|---|
| Lwil kontamine | Fè nòt plak valv, reyur sou barik yo piston ak fas piston, piston sezi nan twou yo silenn. |
| Spikes presyon pasajè | Pistons kase nan kou a, arbr kase, fant nan blòk ki genyen ant pò yo |
| Inlet bloke oswa restriksyon | Kavitasyon domaj sou plak valv la |
| Twòp presyon ka | Plak swash ki koupe oswa make, soulye domaje ak kenbe soulye, sele arbr ki deplase |
Twous sele, twous gwoup rotary, pati sèl oswa yon ponp ranplasman
Achte nan nivo domaj ou te jwenn, pa nan nivo sentòm nan. Tablo a se lekti nou nan sous yo nan seksyon anvan an, se pa yon règ manifakti.
| Opsyon | Anfòm lè | Ki sa ki kondwi pri a | Prensipal risk | Ki sa quote la dwe eple |
|---|---|---|---|---|
| Seal kit sèlman | Leakage se ekstèn ak pati entèn yo te enspekte epi yo son | Pati ki ba pri; dezabiye ak travay remonte toujou aplike | Pa retabli presyon oswa koule pèdi nan mete entèn yo | Ki konfigirasyon ponp li kouvri, epi si regilatè, ponp angrenaj ak sele PTO yo enkli |
| Pati sèl | Yon pati ki ka idantifye domaje, tankou yon arbr oswa yon peny baskile, ak pati akouple li yo son | Pati a plis travay | Yon erè vèsyon, oswa yon nouvo pati kouri kont yon konpayon chire | Nimewo pati, vèsyon (konte dan, longè, men) ak kantite |
| Twous Rotary gwoup | Blòk silenn lan, piston oswa soulye yo domaje | Pifò nan pati yo bòdwo, anjeneral ak BEARINGS ak sele te ajoute | Repete echèk si kòz la toujou nan sistèm nan; move men te bay lòd | Chak pati nan twous la, men an, epi si li kouvri yon gwoup rotary oswa toude |
| Ponp ranplasman | Se lojman an domaje, tou de gwoup rotary yo domaje, oswa pri reparasyon apwòch pri ranplasman | Pri ponp, machandiz ak tan plon | Kòd modèl konplè a ak koòdone machin lan dwe matche | Konfigirasyon konplè nan inite a ofri, ak yon desen |
Non yon twous pa di ou sa ki nan twous la. Sou tab pyès yon sèl vandè a, ranje ki rele "Tits Gwoup Rotary konplè" gen yon nimewo pati sele -kit epi li dekri kòm sele ak O-bag pou ponp tandem, regilatè, ponp pilòt ak PTO. Menm paj pwodwi vandè a ki gen non sa a bay lis yon blòk silenn, plak valv, seri piston, plak retann, gid boul ak sous dlo (Misyon idwolik tab; paj pwodwi, tou de tcheke 9 oktòb 2026). Mande chak founisè yon lis liy-pa-liy ak nimewo pati, kantite, ak sa ki ekskli.
Pou dènye ranje tablo a, menm atik Fluid Power World la di yon règ jeneral: yon reparasyon gen sans si li koute pa plis pase 60 a 70 pousan yon nouvo eleman. Li ajoute yon eksepsyon. Si yon nouvo inite pa disponib fasilman epi yon machin enpòtan an tonbe, reparasyon ka toujou pratik ak yon pri ki pi wo. Règ la kouvri konpozan idwolik an jeneral epi li pa yon papòt. Pou aplike li, divize pri reparasyon konplè a pa pri livrezon yon ponp ranplasman. Konte pati, BEARINGS, sele, travay ak tès nan pri reparasyon an, epi mande pou tou de quotes an menm tan.
Egzanp travay (sipoze figi, nenpòt lajan):si reparasyon an totalize 6,000 ak yon ponp ranplasman site nan 10,000 delivre, rapò a se 6,000 ÷ 10, 000 =0.60, nan kwen ki pi ba nan seri sa a. Si teren an-desann ajoute yon dezyèm gwoup rotary epi reparasyon an rive nan 8,000, rapò a se0.80, anlè li.
Nimewo sa yo envante pou montre aritmetik la. Yo pa pri. Rapò a se yon sèl opinyon. Mete li akote tan an pou chak opsyon, pri a nan machin nan kanpe san fè anyen konsa, ak garanti a chak founisè mete alekri.
Si konparezon an pwen nan ranplasman, laK3V112 paj ponp konplèlis kouman nou bati yo. Li se yon pwen depa, pa yon konfimasyon anfòm. Sa soti nan kòd modèl konplè ou ak yon chèk desen.
Anvan ou kòmande: konfime ponp lan se pwoblèm nan
Nouvo pati entèn yo pa pral ranje yon fay ki chita nan liy drenaj la, liy aspirasyon an oswa filtraj la. Twa chèk yo vo fè anvan lòd la ale deyò.
Ka koule koule
Katalòg Kawasaki a pa bay okenn limit koule drenaj ka. Kòm yon gid jeneral, atik Power & Motion ki site pi wo a di koule drenaj ki pi gran pase 10 pousan nan kapasite total koule ponp lan endike twòp mete. Li di tou metòd la pa valab pou ponp ak yon chèk entèn ant ka a ak aspirasyon an. Trete yon lekti toupre nivo sa a kòm yon rezon pou enspekte, pa kòm yon rezon pou kòmande. Konpare lekti sèlman nan menm presyon, vitès ak tanperati lwil oliv.
Ka presyon
Katalòg Kawasaki a di presyon bwat pa ta dwe depase 0.1 MPa nòmalman ak 0.4 MPa nan pik li yo, e ke kawotchou drenaj la ak filtè drenaj yo ta dwe gwosè pou kostim. Dyagram ki akonpaye a trase pik la kòm yon tanporè 0.1 segonn. Yon liy drenaj ki genyen restriksyon ki kenbe ka a pi wo a valè sa yo se yon fay sistèm, epi li se kondisyon ki lye ak domaj soulye ak plak swash nan tablo ki anwo a.
Aspirasyon ak filtraj
Tcheke filtre pou aspirasyon an ak filtè retounen an, ki gen ladann kijan filtè a reyini. Nan yon fil 2015 sou fowòm Ekipman Lou, starter fil la, ki dekri yon Kobelco SK130-8 ak repete echèk ponp prensipal, te rapòte ke yo te jwenn valv la kontoune filtre enstale Envèse, ki kite lwil oliv san filtè pase (Fowòm Ekipman Lou). Li se yon kont itilizatè fowòm ki pa verifye epi li pa endike modèl ponp lan. Li enkli paske li montre ki kalite fay yon lòd pati pa ka rezoud.
Pati otantik, aftermarket ak remanufacturer: kisa pou mande
Etikèt yon pati di ou mwens pase dokiman yon founisè vle voye avèk li. Twa kesyon yo souvan kouri ansanm epi yo ta dwe poze separeman:
Orijin
Ki moun ki fabrike pati a, epi èske li vann kòm otantik Kawasaki, refabrike oswa konpatib?
Trasabilite
Ki dokiman ki konekte pati sa a ak manifakti sa a: anbalaj, nimewo pati, pakèt oswa dosye enspeksyon?
Otorizasyon
Si vandè a dekri tèt li kòm yon kanal Kawasaki otorize, ki sa ki montre li?
Twazyèm lan se yon kesyon sou vandè a, pa pati a. Yon pati ki te achte andeyò yon chanèl otorize se pa sa ki pa-otantik, epi yon lèt otorizasyon pa konfime ke vèsyon an bon pou ponp ou a.
Kèlkeswa orijin lan, mande tou alekri:
- Kit blòk silenn lan ak plak valv yo apwovizyone ansanm, epi pou ki men.
- Ki dosye enspeksyon ki vini ak sifas glisman yo, epi si yon gwoup rotary rasanble oswa ponp te teste anvan anbake.
- Ki sa garanti a kouvri, pou konbyen tan, ak sa k ap pase si vèsyon an vire soti nan mal.
Kesyon sa yo kouvri pati sèlman. Pou jije founisè a kòm yon antye, gade konparezon nou anorijinal ak apre mache ponp idwolik.
Apre rekonstwiksyon an: kondisyon nouvo pati yo bezwen
Ponp rebati a gen pou kouri anndan kondisyon Kawasaki te pibliye pou lwil oliv ak enstalasyon. Valè ki anba yo soti nan katalòg KPM1410, ki gen dat Oktòb 2014, ki te edisyon ki te lye nan paj pwodwi K3V/K5V Kawasaki nan 9 Oktòb 2026 (Kawasaki Heavy Industries). Katalòg la dekri done teknik li yo kòm valè tipik, ki pa garanti.
| Kondisyon | Sa katalòg la di |
|---|---|
| Likid | Anti-pote likid idwolik; konsilte Kawasaki pou lòt likid |
| Ranje viskozite | 10 a 1,000 mm²/s |
| Ranje tanperati lwil oliv | −20 a +95 degre |
| Lapwòpte | Omwen NAS 1638 Klas 9 (ISO 4406 -/18/15), ak filtraj kontinyèl |
| Filtrasyon | Nominal 10 μm filtre nan liy retounen an; 80 a 150 filtre may nan liy pou aspirasyon an |
| Ka presyon | Pa plis pase 0.1 MPa nòmalman ak 0.4 MPa nan pik li yo |
| Montaj ak drenaj | Arbr orizontal; drenaj yo pran nan pò drenaj anwo a, anlè anlè ka ponp lan, nan tiyo pa pi piti pase pò a. |
| Anvan yo kòmanse | Ranpli ka ponp lan ak likid sistèm atravè koneksyon drenaj ka a; ka a dwe rete plen |
| Koneksyon kondwi | Kouple fleksib; erè paralèl nan ± 0.03 mm; pa gen okenn chaj radial oswa pouse nan fen arbr a |
Viskozite yo ak figi tanperati yo se chenn ekstèn yo katalòg lis, pa yon pwen opere rekòmande.
Ranpli ka a se etap la pou pwoteje.Tèks Japonè a nan katalòg la bileng menm ajoute ke, san yo pa lwil oliv nan ka a, pati entèn yo ka sezi soti nan mank de lubrification.
Katalòg la bay kondisyon enstalasyon yo, pa yon sekans komisyonin. Pou premye kòmanse, flòch ak akseptasyon apre yon rekonstriksyon, swiv pwosedi a nan manyèl ponp lan pou modèl ou a ak enstriksyon machin nan.
Lis verifikasyon lòd ak pwochen etap
Yon founisè ka sèlman konfime pati ponp K3V112 kont sa ou voye, kidonk voye tout nan yon sèl mesaj:
- Dosye idantifikasyon ki soti nan lis ki anwo a, ak foto plak non an
- Kantite chak pati oswa twous, dat ou bezwen li, ak destinasyon livrezon an
- Pati yo mande yo, gwoupe pa asanble, ak opsyon ou vle site: twous sele, pati sèl, gwoup rotary oswa ponp konplè
- Yon demann pou yon lis kit liy-pa-liy ak nimewo pati, kantite ak esklizyon
- Prèv ou vle ak pati yo: orijin, dokiman trasabilite, dosye enspeksyon, tèm garanti
- Retire -konklizyon ak foto plak valv la, figi blòk silenn lan ak soulye, si ponp lan deja louvri.
- Chèk sistèm fè jiskaprezan: koule ka drenaj, presyon ka, filtre ak filtre
- Yon demann pou yon -pri ponp konplè ansanm ak sitasyon pati yo, pou ou ka detèmine rapò reparasyon an
Ou pa bezwen louvri ponp lan pou voye yon premye demann. Kòd modèl la, wotasyon, kòd regilatè, kantite ak destinasyon yo ase yo kòmanse.
Lis sa a travay ak nenpòt founisè pati. Pibliye seri K3V112 Sheungchak a se ponp konplè nan kouman S, DT, DP ak DTP. Si konparezon ou montre ranplasman, voye foto plak la ak dosye idantifikasyon an atravè nou anfòm rechèch. Mande yon chèk modèl, yon chèk desen ak yon sitasyon ki endike konfigirasyon konplè ponp lan ofri.
